18661361773

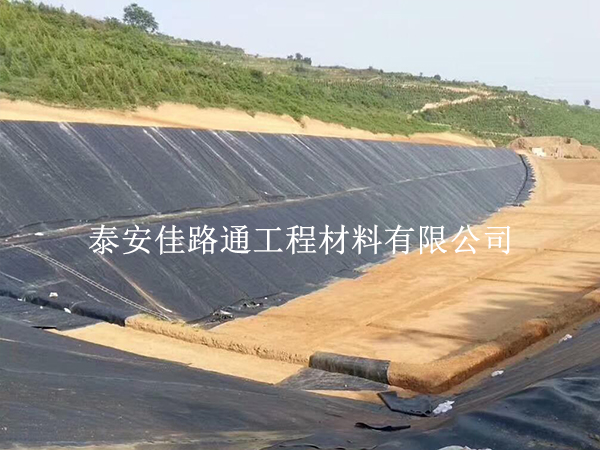

在污水處理系統(tǒng)中，調節(jié)池作為預處理環(huán)節(jié)的關鍵設施，承擔著均衡水質、水量波動的重要功能。然而，長期運行下，調節(jié)池因介質腐蝕、微生物侵蝕及外力破壞等因素，易出現(xiàn)滲漏問題，不僅影響污水處理效率，還可能引發(fā)地下水污染等環(huán)境風險。防滲膜作為調節(jié)池防滲體系的核心材料，其修復質量直接關系到設施的長期穩(wěn)定運行。本文結合實際項目經驗，從材料選型、施工要點及質量控制三方面，探討污水處理調節(jié)池防滲膜修復的技術要點。
一、精準選型：適配工況，防患未然
調節(jié)池防滲膜修復需結合介質特性、運行工況及環(huán)境條件綜合選型。針對污水處理中高腐蝕性介質（如硫化物、酸堿溶液），優(yōu)先選用高密度聚乙烯（HDPE）土工膜，其耐化學腐蝕性強、抗老化性能優(yōu)異，可適應-70℃至80℃的寬溫域環(huán)境。對于特殊工況（如高機械應力、尖銳物接觸風險），可選用增強型糙面HDPE膜，通過表面加糙工藝提升抗穿刺能力。此外，需嚴格核查材料性能指標，確保抗拉強度、斷裂伸長率、耐環(huán)境應力開裂（ESCR）等參數(shù)符合設計要求，避免“以次充好”。
二、精細施工：標準化流程，嚴控細節(jié)
1、基面處理：筑牢基礎
修復前需徹底清理基面，移除尖銳物、油污及松散顆粒，采用水泥砂漿找平層或土工布過渡層，確保基面平整度≤1/1000，無尖銳凸起。對于裂縫或孔洞，需采用環(huán)氧樹脂或聚合物砂漿修補，待強度達標后方可鋪膜。
2、焊接工藝：無縫銜接
采用雙軌熱熔焊接技術，焊縫搭接寬度≥10cm，焊接溫度控制在200-300℃，行走速度均勻（1.5-2.5m/min）。焊縫檢測需同步進行真空試驗（真空度≥-60kPa，保持15秒無氣泡）及剝離試驗（焊縫抗拉強度≥母材80%），確保焊縫質量達標。
3、錨固與保護：雙重保障
防滲膜邊緣需通過錨固溝固定，溝深≥0.5m，采用混凝土壓塊或鍍鋅鋼壓條加固。膜面覆蓋5-10cm厚細砂或土工布保護層，避免陽光直射及機械損傷。
三、全程質控：數(shù)據化監(jiān)測，閉環(huán)管理
1、過程記錄：可追溯性
建立施工日志，詳細記錄材料批次、焊接參數(shù)、檢測數(shù)據及異常處理情況，形成“一池一檔”電子檔案，便于后期維護。
2、第三方檢測：雙保險機制
引入獨立檢測機構，對防滲膜厚度、焊接質量、錨固強度等關鍵指標進行抽檢，檢測報告作為驗收依據。
3、長效維護：預防性養(yǎng)護
定期巡查防滲膜表面，清理附著物，檢查錨固系統(tǒng)及保護層完整性。每3-5年進行一次全面檢測，采用電法滲漏探測技術定位潛在隱患，及時修復。
結語：技術賦能，守護碧水
污水處理調節(jié)池防滲膜修復是一項系統(tǒng)工程，需以材料創(chuàng)新為基石，以標準化施工為保障，以數(shù)據化質控為支撐。通過“精準選型-精細施工-全程質控”的閉環(huán)管理模式，可有效提升防滲體系可靠性，為污水處理設施的長效運行筑牢安全屏障，助力水環(huán)境治理目標實現(xiàn)。
